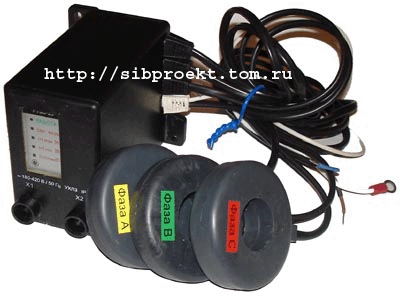

Электронные контроллеры расцепителя ЭКР1, ЭКР2, ЭКР3 предназначены для непрерывного контроля тока в трехфазных линиях электропередачи переменного тока промышленной частоты 50 Гц напряжением 220/380 B и защитного отключения нагрузки при возникновении аварийных режимов.
  При косвенном подключении через трансформаторы тока электронные контроллеры расцепителя ЭКР могут использоваться в линиях на любое напряжение.
  Защитное отключение осуществляется путем снятия или подачи переменного напряжения 220 или 380 В на исполнительный орган: электромагнит контактора или пускателя, электромагнит спускового механизма автоматического выключателя (расцепителя).
  Управляющий контакт электронных контроллеров коммутирует цепь переменного тока от 0.1 до 2 А при напряжении 220 или 380 В. Управляющий контакт контроллера ЭКР1 работает на размыкание цепи при аварийном отключении. Управляющий контакт контроллера ЭКР2, ЭКР3 может работать как на размыкание, так и на замыкание цепи при аварийном отключении (режим задается потребителем).
  Электронные контроллеры расцепителя ЭКР обеспечивают четырехуровневую регулируемую защиту по току по трем фазам сети:
  - по уровню минимальной нагрузки Imin - с регулируемой задержкой срабатывания Tmin;
  - по уровню тока перегрузки Inom - с регулируемой задержкой срабатывания Tnom;
  - по уровню тока максимальной защиты Imax - с регулируемой задержкой срабатывания Tmax;
  - по уровню сверхтока Iотс - с нерегулируемой задержкой срабатывания.
  Контроллеры изготавливаются шести номиналов на диапазон контролируемых токов от 2 до 5000 А. При подключении через трансформаторы тока диапазон контролируемых токов может быть расширен до 100 КА.
  Электронные контроллеры расцепители ЭКР обеспечивают регистрацию даты, времени, контролируемых токов и причины аварии на момент аварийного отключения. Контроллер ЭКР1 сохраняет в памяти параметры четырех последних по времени аварийных отключений. Электронные контроллеры расцепители ЭКР2, ЭКР3 сохраняет в памяти параметры восьми последних по времени аварийных отключений.
  Контроллер ЭКР1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течение суток - от 1 до 10, разрешение по времени 1 мин.
  Электронные контроллеры расцепители (ЭКР) изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначены для работы при температуре окружающей среды от -40 до +40 град.С при относительной влажности до 95%.
  Питание контроллеров осуществляется от одной фазы сети переменного тока напряжением (220+/-22) В или (380+/-38) B частотой (50+/-2) Гц.
  Мощность, потребляемая контроллером от сети - не более 20 ВА.
  Контроллеры предназначены для работы совместно с пультом управления и индикации ПУ-04, который включается в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество контроллеров.
  Условное обозначение электронного контроллера расцепителя ЭКР при заказе:
  Э К Р(1) - (2) - (3)
  1 - номер модели (1 или 2);
  2 - номинал модели по диапазону тока (12.5, 25, 62.5, 125, 250, 625);
  3 - номинальное напряжение питания контроллера (~220 или ~380 В).

Скачать подробное описание на ЭКР1, ЭКР2 в формате .pdf (278 кб)
Скачать подробное описание на ЭКР3 в формате .pdf (207 кб)

  Пределы контролируемых токов при относительной погрешности не более 10%:
  ЭКР-1-12.5; ЭКР-2-12.5; ЭКР-3-12.5 - от 2.0 до 100.0 А;
  ЭКР-1-25; ЭКР-2-25; ЭКР-3-25 - от 4.0 до 200.0 А;
  ЭКР-1-62.5; ЭКР-2-62.5; ЭКР-3-62.5 - от 10.0 до 500.0 А;
  ЭКР-1-125; ЭКР-2-125; ЭКР-3-125 - от 20 до 1000 А;
  ЭКР-1-250; ЭКР-2-250; ЭКР-2-250 - от 40 до 2000 А;
  ЭКР-1-625; ЭКР-2-625; ЭКР-2-625 - от 100 до 5000 А.
  Пределы установки тока перегрузки Inom:
  ЭКР-1-12.5; ЭКР-2-12.5; ЭКР-3-12.5 - от 0.1 до 12.5 А, шаг 0.1 А;
  ЭКР-1-25; ЭКР-2-25; ЭКР-3-25 - от 0.2 до 25.0 А, шаг 0.2 А;
  ЭКР-1-62.5; ЭКР-2-62.5; ЭКР-3-62.5 - от 0.5 до 62.5 А, шаг 0.5 А;
  ЭКР-1-125; ЭКР-2-125; ЭКР-3-125 - от 1 до 125 А, шаг 1 А;
  ЭКР-1-250; ЭКР-2-250; ЭКР-3-250 - от 2 до 250 А, шаг 2 А;
  ЭКР-1-625; ЭКР-2-625; ЭКР-3-625 - от 5 до 625 А, шаг 5 А.
  Пределы уставки тока максимальной защиты Imax:
  ЭКР-1-12.5; ЭКР-2-12.5; ЭКР-3-12.5 - от 0.2 до 50.0 А, шаг 0.2 А;
  ЭКР-1-25; ЭКР-2-25; ЭКР-3-25 - от 0.4 до 100.0 А, шаг 0.4 А;
  ЭКР-1-62.5; ЭКР-2-62.5; ЭКР-2-62.5 - от 1.0 до 250.0 А, шаг 1 А;
  ЭКР-1-125; ЭКР-2-125; ЭКР-2-125 - от 2 до 500 А, шаг 2 А;
  ЭКР-1-250; ЭКР-2-250; ЭКР-2-250 - от 4 до 1000 А, шаг 4 А;
  ЭКР-1-625; ЭКР-2-625; ЭКР-2-625 - от 10 до 2500 А, шаг 10 А.
  Время задержки срабатывания защитного отключения:
  - по току перегрузки Inom, Tnom - регулируемое в пределах от 0 до 250 сек., шаг - 1 сек., погрешность +1 сек.;
  - по току максимальной защиты Imax, Tmax - регулируемое в пределах от 0 до 250 сек., шаг - 1 сек., погрешность +1 сек.;
  - по минимальному току Imin, Tmin - регулируемое в пределах от 0 до 250 сек., шаг - 1 сек., погрешность +1 сек.;
  - по току отсечки Iотс - не более 0.05 сек.
  Габаритные размеры контроллера без датчиков тока - не более 105 х 75 х 78 мм.
  Габаритные размеры датчиков тока электронного контроллера расцепителя ЭКР (внутренний x внешний диаметр x высота, мм):
  ЭКР-1-12.5; ЭКР-2-12.5; ЭКР-3-12.5 - 18 x 62 x 20;
  ЭКР-1-25; ЭКР-2-25; ЭКР-3-25 - 18 x 62 x 20;
  ЭКР-1-62.5; ЭКР-2-62.5; ЭКР-3-62.5 - 18 x 62 x 20;
  ЭКР-1-125; ЭКР-2-125; ЭКР-3-125 - 42 x 90 x 24;
  ЭКР-1-250, ЭКР-2-250; ЭКР-3-250 - 42 x 90 x 24;
  ЭКР-1-625, ЭКР-2-625; ЭКР-3-625 - 65 x 122 x 25.
  Масса электронного контроллера расцепителя ЭКР без датчиков тока - не более 250 г.

  Варианты исполнения контроллеров ЭКР:
  модификация 1: ЭКР-1-12,5, ЭКР-1-25, ЭКР-1-62,5, ЭКР-1-125, ЭКР-1-250, ЭКР-1-625;
  модификация 2: ЭКР-2-12,5, ЭКР-2-25, ЭКР-2-62,5, ЭКР-2-125, ЭКР-2-250, ЭКР-2-625;
  модификация 3: ЭКР-3-12,5, ЭКР-3-25, ЭКР-3-62,5, ЭКР-3-125, ЭКР-3-250, ЭКР-3-625.
   Контроллер ЭКР-1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течение суток - от 1 до 10, разрешение по времени 1 мин. Контроллер ЭКР-2 таймера не имеет.
   Контроллер ЭКР-1 сохраняет в памяти параметры четырех последних по времени аварийных отключений.
   Контроллер ЭКР-2 сохраняет в памяти параметры восьми последних по времени аварийных отключений.
   Контроллер ЭКР-3 сохраняет в памяти параметры восьми последних по времени аварийных отключений.
   Управляющий контакт контроллера ЭКР-1 работает на размыкание цепи управления при аварийном отключении.
   Управляющий контакт контроллера ЭКР-2 может работать как на размыкание, так и на замыкание контакта управления при аварийном отключении (режим задается уставками).
   Управляющий контакт контроллеров ЭКР-3 коммутирует цепь постоянного или переменного тока до 20 А при напряжении до 380 В и работает на замыкание или размыкание цепи управления при аварийном отключении (режим задается уставками).
   Питание контроллеров ЭКР-1, ЭКР-2 осуществляется от одной фазы сети переменного тока напряжением (220+/-22) В или (380+/-38) В частотой (50+/-2) Гц. Мощность, потребляемая контроллером от сети - не более 20 ВА, от источника постоянного напряжения - не более 10 ВТ.
   Питание контроллера ЭКР-3 осуществляется как от напряжения 220 В или 380 В переменного тока частотой 50 Гц, так и постоянного тока от 36 В до 220 В с подключением добавочного резистора. Мощность, потребляемая контроллером от сети - не более 5 Вт, от источника постоянного напряжения - не более 5 Вт.

   В комплект поставки контроллера входят:
   Электронный контроллер расцепителя ЭКР - 1 шт;
   Паспорт на электронный контроллер расцепителя ЭКР - 1 шт;
   Пульт управления ПУ-04 - 1 шт*;
   Паспорт на ПУ-04 - 1 шт*;
   Примечание: Пульт управления ПУ-04, ПУ-04М входит в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество реле.

  Уточняйте модель контроллера ЭКР при заказе: ЭКР-1-12,5, ЭКР-1-25, ЭКР-1-62,5, ЭКР-1-125, ЭКР-1-250, ЭКР-1-625, ЭКР-2-12,5, ЭКР-2-25, ЭКР-2-62,5, ЭКР-2-125, ЭКР-2-250, ЭКР-2-625, ЭКР-3-12,5, ЭКР-3-25, ЭКР-3-62,5, ЭКР-3-125, ЭКР-3-250, ЭКР-3-625.
