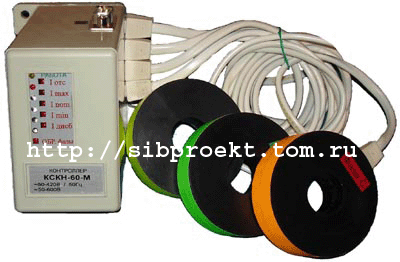

Контроллер КСКН выпускается по собственному патенту!
   С 1.11.2011 зарегистрирован серийный выпуск контроллеров КСКН в "Государственном региональном центре стандартизации, метрологии и испытаний в Томской области"!
   В результате активного сотрудничества с предприятиями коммунальных электрических сетей с 1.11.2011г выпускаются две новых модификации контроллеров КСКН для защиты линий 6кВ.
   Контроллер КСКН разрабатывался для нефтедобывающей отрасли, но благодаря воплощению самых современных идей завоевал популярность как надежная защита электродвигателей на многих предприятиях в различных областях промышленности.
   Универсальное питание как постоянным, так и переменным напряжением, наличие двух интерфейсов связи с персональным компьютером RS-232 и RS-485 и протокола MODBUS RTU, наличие индикации причины аварийного отключения на лицевой панели контроллера КСКН делают его самым надежным и востребованным устройством для защиты электродвигателей!
  Контроллер КСКН выдаёт сигнал о наступлении аварийного события в соответствии с заданными параметрами в виде разомкнутого/замкнутого контакта электронного ключа и светового сигнала при наступлении одного из следующих событий:
   - коротком замыкании;
   - холостом ходе ЭУ (сухом ходе);
   - превышении тока ЭУ выше номинального;
   - превышении тока ЭУ выше максимально допустимого;
   - пропаданию одной или двух фаз;
   - перекосе фаз по току;
  Контроллер КСКН обеспечивает максимально быстрое отключение при коротком замыкании (0,02-0,03 сек.) и обеспечивает фиксацию во внутренней энергонезависимой памяти параметров аварийного события.
   Универсальность контроллера КСКН заключается в том, что питание осуществляется как постоянным, так и переменным напряжением (от сети переменного тока напряжением от 80 до 420 В частотой до 1 кГц, либо от сети постоянного тока от 80 до 600 В). При этом контроллер управляет пускателями как постоянного, так и переменного тока. Такие диапазоны питающих напряжений обеспечивают более надежную работу КСКН по сравнению с другими устройствами при любых искажениях формы и амплитудных скачков питающего напряжения, а так же упрощается задача выбора питающего напряжения. Это особенно важно на энергоемких предприятиях и на предприятиях где существуют проблемы с электропитанием.
   Контроллер КСКН поддерживает два интерфейса связи с персональным компьютером – RS-232 и RS-485, позволяя, подключать к персональному компьютеру как одного контроллера, так и целой сети контроллеров. Это нововведение предназначено не только для передачи данных от одного устройства в ПК, а для создания крупной сети контроля, с установкой десятков и даже сотен приборов защиты, с выводом информации на монитор диспетчера. Прибор имеет модификацию протокола связи MODBUS RTU, что позволяет прибору работать в стандартной промышленной сети с другими устройствами (использование в системах промышленной автоматизации и многое другое).
  Наличие индикации причины аварийного отключения на лицевой панели контроллера КСКН является важным преимуществом в экстренных ситуациях, когда необходимо быстро принимать решения и устранять неполадки!
   Контроллер КСКН обеспечивает прием одного дискретного сигнала в виде сухого контакта и производит отключение СКН в случае наступления сухого контакта (например, по сигналу электроконтактного манометра или термометра), при этом светодиод «РАБОТА» начинает мигать с периодичностью около 2 сек.
   Контроллеры КСКН обеспечивают управление устройством предпусковой сигнализации для предупреждения людей, производящих работы на скважине.
   В контроллере КСКН предусмотрена возможность вывода на печать журнала аварий и событий дискретного входа, а также моторесурса электроустановки.

Скачать подробное описание на контроллер станка - качалки КСКН в формате .pdf (142 кб)

  КСКН-250- контроллер с предпусковой сигнализацией, без функции контроля сопротивления изоляции;
  КСКН-250-М- контроллер с предпусковой сигнализацией и с функцией контроля сопротивления изоляции;
  КСКН-250-А- контроллер с функцией аварийной сигнализации (вместо предпусковой);
  КСКН-250-АМ- контроллер с функцией контроля сопротивления изоляции и аварийной сигнализацией (вместо предпусковой).

  Все модификации контроллера КСКН выпускаются с интерфейсом связи с персональным компьютером – RS-232 и RS-485 с поддержкой протокола связи MODBUS RTU, что позволяет прибору работать в стандартной промышленной сети с другими устройствами (использование в системах промышленной автоматизации и многое другое).
  Все модификации контроллера обеспечивают прием одного дискретного сигнала в виде сухого контакта и производят отключение электроустановки в случае наступления сухого контакта (например, по сигналу электроконтактного манометра или термометра).
  Во всех выпускаемых модификациях Контроллер КСКН обеспечивает непрерывный режим работы или возможность включения нагрузки по заданной программе журнала заданий. В журнале заданий имеется возможность занесения двадцати записей о расписании включений и отключений электроустановки. Каждая запись характеризуется начальной и конечной датой исполнения суточных циклов. Суточный цикл представляет собой промежуток времени суток, в течение которого ЭУ включена.

   Пределы контролируемых токов при относительной погрешности измерения не более 5%:
   КСКН-5 - от 0.2 до 50.0 А;
   КСКН-10 - от 0.8 до 100.0 А;
   КСКН-25 - от 1.6 до 250.0 А;
   КСКН-60 - от 3 до 600.0 А;
   КСКН-125 - от 6 до 1250.0 А;
   КСКН-250 - от 10 до 2500.0 А;
   КСКН-625 - от 30 до 6250.0 А.
   Контроллер обеспечивает фиксацию во внутренней энергонезависимой памяти микроконтроллера параметров аварийного события: вид, дату и время возникновения, значения фазных токов на момент аварийного отключения ЭУ, а также, возможность их просмотра с помощью внешнего пульта управления ПУ-05 или с помощью сервисной программы на персональном компьютере.
   Контроллер КСКН обеспечивает отображение на индикаторе внешнего пульта управления ПУ-05 или в сервисной программе на персональном компьютере текущих значений времени задержки аварийного отключения для каждого из аварийных событий.
   Контроллер КСКН обеспечивает регулирование задержки отключения СКН и появление сигнала аварии от 0,1 до 1300 сек. отдельно для каждого из аварийных событий, перечисленных в пункте 2.3, кроме защиты от сверхтока и задержку срабатывания защит при пуске Tп в диапазоне от 0,1 до 1300 сек.
   Контроллер КСКН поддерживает два интерфейса связи с персональным компьютером – RS-232 и RS-485, предоставляя, тем самым, возможность подключения к персональному компьютеру как одного контроллера, так и целой сети контроллеров из 32 штук без применения повторителей на витой паре общей протяжённостью до 1,2 км (при сечении провода S?0,75 мм2).
   Контакты реле контроллера КСКН коммутирует цепь постоянного или переменного тока до 10 А при напряжении до 240 В и работает на замыкание или размыкание цепи управления при аварийном отключении.
   Контроллеры изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначены для работы при температуре окружающей среды от -40 до +40 ?С при относительной влажности до 95%.
   Мощность, потребляемая контроллером КСКН от сети, не более 5 ВА.
   Корпус контроллера обеспечивает степень защиты не хуже IP60 по ГОСТ 14254-96.
   Контроллер выдерживает воздействие механических факторов внешней среды по группе М39 ГОСТ 17516.1-90Е.
   Масса контроллера КСКН без датчиков тока не более 300гр.
   Средняя наработка на отказ составляет не менее 25000 часов.

Скачать подробное описание на контроллер станка - качалки КСКН в формате .pdf (142 кб)

   В комплект поставки контроллер станка - качалки КСКН входят:
   Контроллер станка - качалки КСКН - 1 шт;
   Паспорт на контроллер КСКН - 1 шт;
   Пульт управления ПУ-05 - 1 шт.*;
   Паспорт на ПУ-05 - 1 шт*;
   Примечание: Пульт управления ПУ-05 входит в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество контроллеров КСКН.

  Уточняйте модель контроллера КСКН при заказе:
  контроллер с предпусковой сигнализацией, без функции контроля сопротивления изоляции: КСКН-5, КСКН-10, КСКН-25, КСКН-60, КСКН-125, КСКН-250, КСКН-625.
  контроллер с предпусковой сигнализацией и с функцией контроля сопротивления изоляции: КСКН-5-М, КСКН-10-М, КСКН-25-М, КСКН-60-М, КСКН-125-М, КСКН-250-М, КСКН-625-М.
  контроллер с функцией аварийной сигнализации (вместо предпусковой): КСКН-5-А, КСКН-10-А, КСКН-25-А, КСКН-60-А, КСКН-125-А, КСКН-250-А, КСКН-625-А.
  контроллер с функцией контроля сопротивления изоляции и аварийной сигнализацией (вместо предпусковой): КСКН-5-АМ, КСКН-10-АМ, КСКН-25-АМ, КСКН-60-АМ, КСКН-125-АМ, КСКН-250-АМ, КСКН-625-АМ.
