Электронный контроллер тока ЭКТ предназначен для установки в цепях питания трёхфазных электроустановок напряжением 0,2 – 0,4 кВ (далее - ЭУ) (электродвигателей, трансформаторов и другого электрооборудования) с целью повышения надёжности их работы и увеличения срока службы.
   Область применения электронного контроллера тока ЭКТ – системы управления, защиты и диагностики электроприводов и других электроустановок.
   Отличительной особенностью электронного контроллера тока ЭКТ от других устройств подобного типа является, возможность ввода и просмотра параметров с помощью сервисной программы, установленной на персональном компьютере, по интерфейсу RS -232 или RS -485 (модификации М3 или М4).
   Обозначение изделия:
  ЭКТ – (1) – (2)
   1 - номинал по диапазону номинального тока (5, 10, 25, 60, 125, 250, 625);
   2 - модификация контроллера.
  Варианты исполнения контроллеров ЭКТ:
  модификация М1: ЭКТ-5-М1, ЭКТ-10-М1, ЭКТ-25-М1, ЭКТ-60-М1, ЭКТ-125-М1, ЭКТ-250-М1, ЭКТ-625-М1;
  модификация М2: ЭКТ-5-М2, ЭКТ-10-М2, ЭКТ-25-М2, ЭКТ-60-М2, ЭКТ-125-М2, ЭКТ-250-М2, ЭКТ-625-М2;
  модификация М3: ЭКТ-5-М3, ЭКТ-10-М3, ЭКТ-25-М3, ЭКТ-60-М3, ЭКТ-125-М3, ЭКТ-250-М3, ЭКТ-625-М3;
  модификация М4: ЭКТ-5-М4, ЭКТ-10-М4, ЭКТ-25-М4, ЭКТ-60-М4, ЭКТ-125-М4, ЭКТ-250-М4, ЭКТ-625-М4;
  модификация М5: ЭКТ-5-М5, ЭКТ-10-М5, ЭКТ-25-М5, ЭКТ-60-М5, ЭКТ-125-М5, ЭКТ-250-М5, ЭКТ-625-М5;
  модификация М6: ЭКТ-5-М6, ЭКТ-10-М6, ЭКТ-25-М6, ЭКТ-60-М6, ЭКТ-125-М6, ЭКТ-250-М6, ЭКТ-625-М6;
  модификация М7: ЭКТ-5-М7, ЭКТ-10-М7, ЭКТ-25-М7, ЭКТ-60-М7, ЭКТ-125-М7, ЭКТ-250-М7, ЭКТ-625-М7;
  модификация М8: ЭКТ-5-М8, ЭКТ-10-М8, ЭКТ-25-М8, ЭКТ-60-М8, ЭКТ-125-М8, ЭКТ-250-М8, ЭКТ-625-М8.
  Контроллер измеряет среднеквадратичные значения фазных токов ЭУ.
  Электронный контроллер тока ЭКТ выдаёт сигнал о наступлении аварийного события в соответствии с заданными параметрами в виде разомкнутого/замкнутого контакта электронного ключа и светового сигнала при наступлении одного из следующих событий:
   - коротком замыкании;
   - холостом ходе ЭУ (сухом ходе);
   - превышении тока ЭУ выше номинального;
   - превышении тока ЭУ выше максимально допустимого;
   - пропаданию одной или двух фаз;
   - перекосе фаз по току;
   - низком сопротивлении изоляции (менее 500кОм для модификации М2 или М4).
   При желании заказчика порог измерения сопротивления изоляции может быть изменен в пределах 100кОм – 1МОм.
   Контроллер обеспечивает любую, по выбору пользователя, комбинацию видов защит.
   Электронный контроллер тока ЭКТ-5 и ЭКТ-10 могут использовать измерительные трансформаторы тока с номинальными токами вторичной обмотки 5А. Остальные модели (ЭКТ-25 – ЭКТ-625) предназначены для использования штатных датчиков тока.

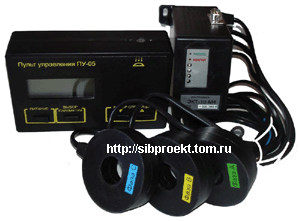

   Электронный контроллер тока ЭКТ предназначен для работы совместно с пультом управления ПУ-05 (рисунок 2), который включается в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество контроллеров.
   Контроллер обеспечивает ввод и просмотр параметров с помощью сервисной программы, установленной на персональном компьютере, будучи подключённым по интерфейсу RS -232 или RS -485 (модификации М3 или М4).
   Электронный контроллер тока (ЭКТ) обеспечивает непрерывный режим работы или возможность включения нагрузки по заданной программе журнала заданий. В журнале заданий имеется возможность занесения двадцати записей о расписании включений и отключений ЭУ. Каждая запись характеризуется начальной и конечной датой исполнения суточных циклов. Суточный цикл представляет собой промежуток времени суток, в течение которого ЭУ включена.
   Контроллер обеспечивает фиксацию во внутренней энергонезависимой памяти параметров аварийного события: вид, дату и время возникновения, значения фазных токов на момент аварийного отключения ЭУ, а также, возможность их просмотра с помощью внешнего пульта управления ПУ-05 или с помощью сервисной программы на персональном компьютере.
   Электронный контроллер тока (ЭКТ) обеспечивает выдачу сигналов о работоспособном состоянии в виде непрерывного светового сигнала жёлтого цвета, о проблемах в работе ЭУ – в виде мигающего сигнала красного цвета.
   Электронный контроллер тока ЭКТ обеспечивает сохранение информации о введённых установках, журнале заданий, а также протокола последних 80 аварийных событий во внутренней энергонезависимой памяти.

Скачать подробное описание на электронный контроллер тока (ЭКТ) в формате .pdf (329 кб)
Скачать подробное описание на сервисную программу электронного контроллера тока (ЭКТ) в формате .doc (685 кб)
Скачать сервисную программу на электронный контроллер тока ЭКТМ в формате .rar (156 кб)

  Пределы контролируемых токов при относительной погрешности не более 5%:
  ЭКТ-5 - от 0.2 до 50.0 А;
  ЭКТ-10 - от 0.8 до 100.0 А;
  ЭКТ-25 - от 1.6 до 250.0 А;
  ЭКТ-60 - от 3 до 600.0 А;
  ЭКТ-125 - от 6 до 1250.0 А;
  ЭКТ-250 - от 10 до 2500.0 А;
  ЭКТ-625 - от 30 до 6250.0 А.
  При выборе контроллеров тока следует руководствоваться правилом, что верхняя граница измерения тока должна быть больше на 10% значения (коэффициент пуска данной ЭУ).
  При косвенном подключении через трансформаторы тока контроллер (ЭКТ-5 и ЭКТ-10) может использоваться в линиях на любые токи.
  При этом следует стремиться к тому, чтобы номинальный ток трансформаторов тока соответствовал номинальному току нагрузки первичной цепи или применять косвенное подключение с умножением вторичного тока в соответствии с рисунком 9, что обеспечивает минимальную погрешность срабатывания защит по току.
  Для обеспечения прямого отсчета контролируемого тока в контроллере предусмотрена возможность установки коэффициента трансформации ТТ Ктр = ( I 1 / I 2) / N где:
  I1 - номинальный первичный ток ТТ;
  I2 - номинальный вторичный ток ТТ;
  N - Коэффициент умножения вторичного тока ТТ, равный числу витков провода вторичной цепи, пропущенных через окно каждого датчика тока контроллера.
  Электронный контроллер тока ЭКТ обеспечивает отображение параметров на индикаторе внешнего пульта управления ПУ-05 или в сервисной программе на персональном компьютере в соответствии с диапазонами значений:
  Текущие фазные токи - 0,0…9999,9 9А
  Количество аварий по короткому замыканию No - 0…65500
  Количество аварий по холостому ходу Nmin - 0…65500
  Количество аварий по превышению номинального тока Nnom - 0…65500
  Количество аварий по превышению максимального тока Nmax - 0…65500
  Количество аварий по перекосу токов фаз Ndis - 0…65500
  Количество аварий по пропаданию токов фаз Npha - 0…65500
  Текущее значение счётчика задержки аварийного отключения по холостому ходу Tmin - 0…1300 сек.
  Текущее значение счётчика задержки аварийного отключения по превышению номинального тока Tnom - 0…1300 сек.
  Текущее значение счётчика задержки аварийного отключения по превышению максимального тока Tmax - 0…1300 сек.
  Текущее значение счётчика задержки аварийного отключения по перекосу токов фаз Tdis - 0…1300 сек.
  Текущее значение счётчика задержки аварийного отключения по пропаданию токов фаз Tpha - 0…1300 сек.
  Текущее значение счётчика задержки срабатывания защит при пуске Tp - 0…1300 сек.
  Текущее значение счётчика времени задержки на включение при восстановлении напряжения питания (самозапуск или отложенный пуск) Tsz - 0,3…1300 сек.
  Электронный контроллер тока ЭКТ обеспечивает регулирование задержки появления сигнала аварии от 0,1 сек. до 1300 сек. отдельно для каждого из аварийных событий, перечисленных в пункте 1.1.5.2 , кроме защиты от сверхтока. Если указано 0 секунд, то сигнал появляется сразу (0,02-0,03 сек.) после обнаружения аварийной ситуации.
  Контроллер обеспечивает максимально возможно быстрое отключение при коротком замыкании (0,02-0,03 сек.).
  Электронный контроллер тока ЭКТ обеспечивает автоматический сброс защиты от 0,1 сек. до 1300 сек.
  Контроллер обеспечивает заданное количество (от 1 до 65500) повторных включений ЭУ через заданное время сброса защиты с последующей блокировкой автоматического сброса защиты.
  Электронный контроллер тока ЭКТ поддерживает два интерфейса связи с персональным компьютером – RS -232 и RS -485, позволяя, тем самым, возможность подключения к персональному компьютеру как одного контроллера, так и целой сети контроллеров из 32 штук без применения повторителей на витой паре общей протяжённостью до 1,2 км (при сечении провода S ?0,75 мм 2 ). При меньших сечениях провода дальность становится меньше.
  Питание контроллера осуществляется от сети переменного тока напряжением от 180 до 420 В частотой (50 ± 2) Гц.
  Электронный контроллер тока ЭКТ устойчив к кратковременным провалам напряжения питания до 160В.
  Мощность, потребляемая контроллером от сети, не более 5 ВА.
  Контроллер предназначен для работы совместно с пультом управления ПУ-05, который включается в комплект поставки по требованию заказчика.
  Электронный управляющий контакт электронного контроллера тока ЭКТ коммутирует цепь переменного тока от 0,1 до 2 А при напряжении от 100 до 450 В. Он может работать как на размыкание цепи, так и на замыкание цепи при аварийном отключении (режим задаётся потребителем).
  Электронный контроллер тока ЭКТ обеспечивает гальваническую развязку между контролируемой электрической сетью и измерительными цепями с электрической прочностью изоляции не менее 3 кВ.
  Сопротивление изоляции между измерительными электрическими цепями (контакт 3 контроллера) и «общим» проводом интерфейса связи с персональным компьютером при нормальных климатических условиях составляет не менее 20 МОм.
  Изоляция между контролируемой электрической сетью и интерфейсом связи с персональным компьютером выдерживает в течение одной минуты действие испытательного напряжения практически синусоидальной формы амплитудой 2,0 кВ, частотой от 45 до 65 Гц при нормальных климатических условиях. «Землёй» является контакт 3 контроллера.
  Корпус электронного контроллера тока ЭКТ обеспечивает степень защиты не хуже IP 55 по ГОСТ 14254-96.
  Масса контроллера без датчиков тока - 300гр.
  Средняя наработка на отказ составляет не менее 25000 часов.
  Средний срок службы не менее 8 лет.
  Габаритные размеры электронного контроллера ЭКТ без датчиков тока – не более 75х76х102.

   В комплект поставки электронного контроллера тока ЭКТ входят:
   Электронный контроллер тока ЭКТ - 1 шт;
   Паспорт на контроллер ЭКТ - 1 шт;
   Пульт управления ПУ-05 - 1 шт*;
   Паспорт на ПУ-05 - 1 шт*;
  Сервисная программа на персональный компьютер, компакт диск (для модификаций М3 или М4, один компакт диск на партию) - 1 шт*;
   Примечание: Пульт управления ПУ-05 входит в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество реле.

   Уточняйте модель при заказе: ЭКТ-5-М1, ЭКТ-10-М1, ЭКТ-25-М1, ЭКТ-60-М1, ЭКТ-125-М1, ЭКТ-250-М1, ЭКТ-625-М1, ЭКТ-5-М2, ЭКТ-10-М2, ЭКТ-25-М2, ЭКТ-60-М2, ЭКТ-125-М2, ЭКТ-250-М2, ЭКТ-625-М2, ЭКТ-5-М3, ЭКТ-10-М3, ЭКТ-25-М3, ЭКТ-60-М3, ЭКТ-125-М3, ЭКТ-250-М3, ЭКТ-625-М3, ЭКТ-5-М4, ЭКТ-10-М4, ЭКТ-25-М4, ЭКТ-60-М4, ЭКТ-125-М4, ЭКТ-250-М4, ЭКТ-625-М4, ЭКТ-5-М5, ЭКТ-10-М5, ЭКТ-25-М5, ЭКТ-60-М5, ЭКТ-125-М5, ЭКТ-250-М5, ЭКТ-625-М5, ЭКТ-5-М6, ЭКТ-10-М6, ЭКТ-25-М6, ЭКТ-60-М6, ЭКТ-125-М6, ЭКТ-250-М6, ЭКТ-625-М6, ЭКТ-5-М7, ЭКТ-10-М7, ЭКТ-25-М7, ЭКТ-60-М7, ЭКТ-125-М7, ЭКТ-250-М7, ЭКТ-625-М7, ЭКТ-5-М8, ЭКТ-10-М8, ЭКТ-25-М8, ЭКТ-60-М8, ЭКТ-125-М8, ЭКТ-250-М8, ЭКТ-625-М8.
